Friday, May 31, 2019

Select nhiều đối tượng trong Cad

Hỏi
Trước đây, khi dùng các lệnh "Xóa" và lệnh "move" mình không cần giữ "Shift" để "xóa" hoặc "move" đối tượng.

Hôm qua, không biết mình ấn nhầm cái gì mà bây giờ, khi mình muốn chọn nhiều đối tượng thì xảy ra hiện tượng: Chọng đối tượng này xong, chọn thêm đối tượng khác nữa thì đối tượng chọn trước đó lại trở thành "chưa chọn". Tóm lại, mình không thể chọn được nhiều đối tượng liên tiếp trừ khi giữ "Shift".

Question :
Last day, when i run action "delete" or "move", I do not need press "Shift" to "del" or "move object.
Yesterday, I didn't know I had press anykey and now, When I want to select many object, select one and more then before object go to not select. Anyway, I can't select many object if not press "Shift" key

Đáp
Chắc đó là hiện tượng xảy ra khi bạn vẽ autocad à ? Nếu vậy bạn chỉ cần vào Tool>Options. Trong thẻ Options bạn chọn thẻ Selection, trong thẻ này bạn bỏ tích tại ô " Use Shift to add to selection"( Mục Selection Modes ) là ok!

Answer
You do work on Autocad? Then, Go to Tool--> option, uncheck Selection tag at "Use Shift to add to selection). ok

Tuesday, May 28, 2019

HƯỚNG DẪN SỬ DỤNG LỆNH ĐO KÍCH THƯỚC

Sau mỗi lần nhận được phản hồi chỉ dẫn là mình lại muốn viết thêm bài để hướng dẫn cho các bạn, ở phần này mình sẽ hướng dẫn chi tiết hơn về các lệnh đo kích thước trong Autocad.  Lệnh đo kích thước là điều cần biết cơ bản khi sữ dụng bản vẽ trên Autocad.
Nhóm lệnh cơ bản đo kích thước trong AutoCAD.
Dli : Ghi kích thước nằm ngang hay thẳng đứng (đối với 2 điểm) cho trục x,y.
dim1

Tạo Ghi Chú Trong Autocad Thông Qua Lệnh Leader

Thiết lập Leader trong autocad để tạo đường ghi chú

Chúng ta làm theo hướng dẫn sau đây
  • Nhập lệnh: LE > Enter
  • Nhập S > Enter
  • Bảng Leader Setting hiện ra

Annotation

Annotation Autocad

Các lệnh làm việc với khối (block)

Lệnh BLOCK

Định nghĩa một khối
Cho phép nhóm các đối tượng hiện diện trên bản vẽ thành một khối mới.
- Command line: -Block
Block name (or ?): (nhập tên khối hoặc ?) insertion base point: (nhập điểm cơ sở để chèn)
Select object: (chọn các đối tượng cần nhóm vào khối)

Lệnh lengthen-Lệnh thay đổi chiều dài đối tượng trong autocad

Lệnh lengthen là lệnh thay đổi chiều dài đối tượng. Chiều dài có thể dài ra hoặc ngắn lại theo mong muốn của người dùng.

CÁCH SỬ DỤNG LỆNH LENGTHEN-LỆNH THAY ĐỔI CHIỀU DÀI ĐỐI TƯỢNG

Các đối tượng thay đổi chiều dài là cung tròn được vẽ bằng lệnh arc, các đoạn thẳng được vẽ bằng lệnh linelệnh polyline
Thao tác lệnh vào thanh công cụ Modify\lengthen hoặc gõ lệnh lengthen hay gõ lệnh tắt là Len và nhấn enter. Xuất hiện câu lệnh phía dưới đây.
Select an object or [DElta/Percent/Total/DYnamic]: Sử dụng một trong các tham số sau đây để thay đổi chiều dài đối tượng. Bằng cách gõ các chữ cái in hoa đầu tiên và nhấn enter.

SỬ DỤNG DELTA

Lệnh len thay đổi chiều dài

Phóng to thu nhỏ đối tượng trong cad

Trong autocad, để phóng to thu nhỏ đối tượng thì chúng ta có lệnh Scale. Với người dùng autocad thì dường như lệnh này không còn xa lạ nữa. Nó là một trong những lệnh được dùng rất nhiều.
Với những bạn mới học vẽ autocad, khi gặp trường hợp muốn thu nhỏ đối tượng hay phóng lớn đối tượng thì các bạn chưa biết phải dùng lệnh nào hay phân vân liệu trong autocad có hỗ trợ như mình cần hay không.
Trong bài viết này tôi sẽ hướng dẫn chi tiết các bạn thực hiện lệnh Scale để phóng to hay thu nhỏ đối tượng một cách nhanh chóng và chính xác.
Tác dụng của lệnh Scale: Dùng để biến đổi tỷ lệ đối tượng

Cách sử dụng lệnh Scale hướng dẫn bằng video

Các bạn theo dõi video hướng dẫn theo link sau: https://youtu.be/bar6p5D7jIo
Click vào biểu tượng lệnh Scale như hình dưới
Scale

Monday, May 27, 2019

Lệnh ML (MLINE) trong CAD- Các đường song song

Lệnh ML (MLINE) trong CAD- Các đường song song

Lệnh ML (MLINE) trong CAD- Các đường song song. Trong khi vẽ móng , tường nhà hay các đường song song nói chung, khi khối lượng công việc lớn . Ta không thể vẽ từng chi tiết một được, khi đó chúng ta có lệnh ML , chuyên vẽ các đường song song. Tên đầy đủ của lệnh MLINE là MUTIL LINE
Để thao tác ta gọi lệnh: ML trên command hoặc Draw >> Mutil line
Lệnh ML (MLINE) trong CAD- Các đường song song
Sau khi gọi lệnh trên command sẽ hiện
Lệnh ML (MLINE) trong CAD- Lệnh vẽ các đường song song
Current settings : Là các thông số cài đặt của lệnh ML hiện hành
MLINE Specify start point or [ Justification Scale STyle ] : CAD sẽ đưa ra các sự lựa chọn cho ta
Trong đó :
Justification : Điểm đặt hay điểm đặt con trỏ chuột tại các đường ML
  • Top : Con chuột đặt ở đường phía trên cùng trong các đường thẳng trong lệnh ML
  • Zero : Con chuột đặt ở tọa độ bằng 0 trong lệnh ML
  • Bottom : Con chuột đặt ở đường thẳng dưới cùng trong lệnh ML
Scale : Tỷ lệ khoảng cách giữa các đường thẳng trong lệnh ML sẽ được nhân lên theo trị số Scale. Mặc định khi gọi lần đầu sẽ là 2 đường thẳng song song , thì Scale trong trường hợp này là khoảng cách giữa hai đường thẳng đó.
STyle : Kiểu, loại đường song song . Lệnh tắt ST : Khi gọi ta sẽ nhập tên của STyle
Ta có thể thiết lập các Style bằng lệnh MLSTYLE sẽ xuất hiện bảng lệnh có hình bên dưới
Lệnh ML (MLINE) trong CAD- Lệnh vẽ các đường song song
Nhấn New để tạo một STYLE mới
Đặt tên STYLE và một bảng sẽ hiện lên các cài đặt cho STYLE của bạn, thiết lập và sử dụng chúng.
Lệnh ML (MLINE) trong CAD- Lệnh vẽ các đường song song

Chúc các bạn một ngày học tập và làm việc hiệu quả

Friday, May 24, 2019

Layer trong Autocad

Tìm hiểu về layer trong autocad

Layer là các lớp, các nét trong file bản vẽ autocad. Hay nói rõ hơn thì Layer trong autocad dùng để quản lý các lớp vẽ, các nét vẽ hiệu quả và chuyên nghiệp. Trong quá trình làm việc với bản vẽ chúng ta dung layer trong autocad để hiện hoặc tắt lớp vẽ, nét vẽ nhằm tránh nhầm lẫn hạng mục này với hạng mục khác. Trong quá trình chiết xuất file bản vẽ, chúng ta dung layer để tắt hoặc hiện những hạng mục cần chiết xuất. Trong quá trình in ấn chúng ta dung layer để hiện những hạng mục, những nét vẽ cần in ấn còn những hạng mục không cần in ấn chúng ta có thể tắt đi.
Quá trình tắt layer để chỉnh sửa, in ấn, xuất file bản vẽ đang làm việc hiện hành sẽ không làm ảnh hưởng tới layer đã bị tắt.
Để gọi bảng quản lý layer chúng ta sử dụng lệnh tắt là: LA => Enter
Cửa sổ quản lý layer trong autocad
Quản lý Layer trong autocad

Thursday, May 23, 2019

Lệnh break-lệnh xén đối tượng thành các đoạn trong autocad

Có một số câu hởi về lệnh break như: cách cắt một đường thẳng qua một điểm thành hai đoạn thẳng? Hay cách xén một đối tượng qua một điểm? cách sử dụng lệnh break trong autocad? Để trả lời cho câu hỏi trên tôi đưa ra cách sử dụng lệnh xén đối tượng thành các đoạn trong autocad cho bạn đoc hình dung

Hướng dẫn sử dụng lệnh xén đối tượng thành các đoạn với lệnh break
Đối tượng bị xén qua hai điểm
Cách 1:
Thao tác lệnh bằng cách sử dụng thanh công cụ modify\ break hoặc gõ lệnh break có thể gõ lệnh tắt br và nhấn enter.

BREAK Select object: lựa chọn đối tượng củng chính là lựa chọn điểm đầu tiên. Có thể gõ lệnh truy bắt điểm để bắt điểm đầu tiên.
Specify second break point or [First point]: Chọn vị trí thứ hai để tạo đoạn cần xén và nhớ bật truy bắt điểm cho chính xác.
Cách 2:
Tại dòng command: Gõ lệnh tắt br.

BREAK Select object: Lựa chọn đối tượng cần xén bằng cách kích chuột trái vào đường đó.
Specify second break point or [First point]: Nhập F (First point) và gõ enter.
Specify first break point: Lựa chọn điểm đầu tiên bằng cách kích chuột trái vào đó và nhớ sử dụng truy bắt điểm đối tượng.
Specify second break point: Lựa chọn điểm thứ hai tương tự như điểm thứ nhất. Sau khi xong sẽ mất đi đoạn thẳng ở giữa hai điểm đó.
Đối tượng bị xén tại một điểm
Cách 3:
Tại command: Gõ lệnh tắt br và nhấn enter.

BREAK Select object: Gõ lệnh truy bắt điểm, chọn vị trí cần xén trên đối tượng củng là chọn đối tượng bằng cách kích chuột vào điểm đó.
Specify second break point or [First point]: Gõ @ và nhấn enter, đường thẳng bị cắt qua một vị trí thành hai đoạn.
Cách 4:
Command: gõ lệnh tắt br và nhấn enter.

BREAK Select object: Lựa chọn đối tượng để xén bằng cách kích chuột trái vào đó.
Specify second break point or [First point]: Gõ lệnh f [First point] và nhấn enter.
Specify first break point: Lựa chọn vị trí cần xén, kết hợp với truy bắt điểm để bắt đúng vào vị trí.
Specify second break point: Nhập @ và nhấn enter. Đường thẳng thành hai đoạn tại một điểm.
Cách 5:
Sử dụng lại hướng dẫn ở cách 2 với trường hợp hai điểm trùng nhau.

Wednesday, May 22, 2019

Chuyển công thức ở chuỗi text thành hàm trong Excel

Chuyển Text thành Formulas là một trong những thủ thuật hay mà mình mong muốn được chia sẻ đến bạn trong bài viết này. Trường hợp tuy hiếm gặp với các công việc liên quan đến tính toán, tuy nhiên với thiết kế hay dự toán coppha nhôm, mình thường xuyên dùng tới.

Sửa lỗi Cài đặt Office chỉ ngừng ở 70-90%

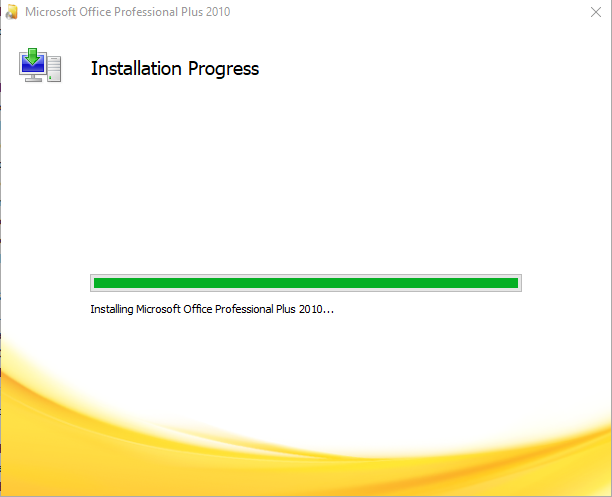

Hôm nay toi nhiều lần cài lại  MS Office nhưng chỉ cài đến khoảng 90% là no ngừng. Đợi mấy tiếng vẫn không hoàn thành. Search trên mạng mò đủ thứ và cách khả thi nhất như sau:
Nhấn Windows+ R=> khung Run: gõ services.msc

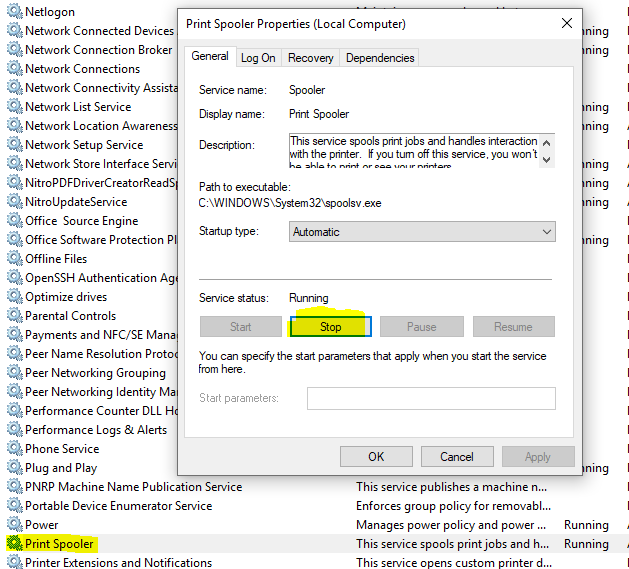

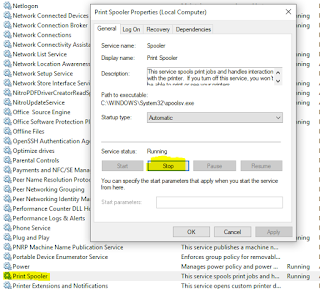

Tìm tới service Printer Spooler, chọn Stop.

Chờ tầm 10 phút là Office cài hoàn tất. Vào chỗ đó chọn lại Start hoặc khởi động lại máy.
DONE
#Install Office Stop At 90%

Tuesday, May 21, 2019

Cách convert bản vẽ AutoCAD version cao về phiên bản thấp hơn bằng DWG Trueview

Như các bạn đã biết phần mềm AutoCad có rất nhiều phiên bản khác nhau từ đời thấp cho đến đời cao. Cứ khoảng 2 đến 3 năm thì nhà phát triển lại cho ra một phiên bản mới, và đặc biệt ở chỗ AutoCAD Version nào sẽ tạo ra file .DWG đời đó, AutoCAD 2007 sẽ tạo ra file .dwg đời 2007, AutoCAD 2010 tạo ra file .dwg đời 2010, AutoCAD 2016 tạo ra file .dwg đời 2016...Nhưng những phiên bản AutoCad cũ thì lại không đọc được file DWG phiên bản mới mà chỉ có AutoCad phiên bản mới hơn mới có thể đọc file DWG bản cũ hơn. Vì vậy những ai đang dùng AutoCad version cũ như 2007 chẳng hạn sẽ không thể đọc đc file DWG do phiên bản Auto mới hơn tạo ra. Để giải quyết vấn đề này chúng ta sẽ sử dụng phần mềm có tên DWG Trueview, phần mềm này sẽ có nhiệm vụ chuyển đổi file DWG version cao về version thấp để những bạn sử dụng Autocad version thấp có thể đọc file một cách dễ dàng mà không gặp khó khăn gì.
Cách convert bản vẽ AutoCAD version cao về phiên bản thấp hơn bằng DWG Trueview
